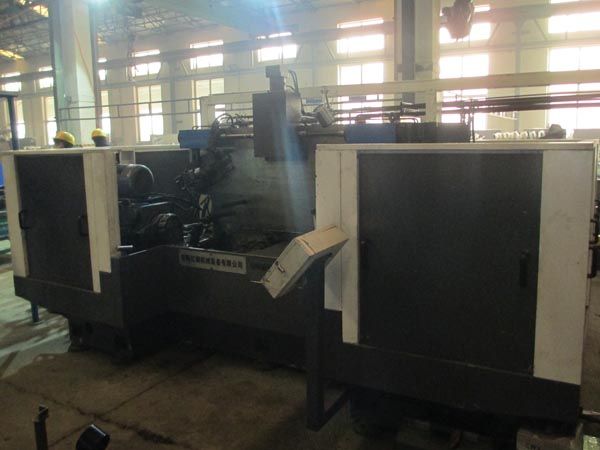

扭力梁雙面銑削組合機床
產品介紹
扭力梁雙面銑削組合機床，本機床是用來加工扭轉梁兩個后輪轂支架的端面，保證其前束角及內傾角的角度。此項目為交鑰匙工程。生產節拍T=1.5min/件（包括手工裝卸件及自動加工時間）。
機床為臥式雙面布置，由一個中間底座和兩個側底座組成。中間為一中間底座，中間底座上放置一套液壓夾具，兩邊各布置一側底座，側底座上各放置一機械滑臺，滑臺放置成與工件線成一前束角角度，該角度可調?；_上放置1TX32-II型銑削頭，銑削頭成一內傾角角度放置，該角度可調。
液壓夾具與中間底座采用定位銷定位，螺栓連接分體結構，夾具與底座裝卸方便、定位可靠，夾具與底座連接的重復定位精度在0.05mm。定位銷位置尺寸在±0.02公差范圍內。
工件定位夾緊后，夾具不動，兩端滑臺銑削頭移動完成對工件的加工。
設備控制系統設有手動控制及自動控制兩種，各動作步驟可通過手動控制實現單獨動作。
加工方式為干式加工，刀具加工時不加冷卻液。
機床采用半封閉鋼板防護，保證鐵屑不落地，并設有自動排屑裝置，將鐵屑自動排到接屑小車內。
機床底部配有整體托盤，便于殘余油的收集。
機床電器柜之間的走線采用橋架防護。
-
